高周波原理,高周波机,高周波塑胶熔接机的功能品种介绍!

2018-03-12 11:53:46 djpxh

高周波原理,高周波机,高周波塑胶熔接机的各项功用品种介绍,高周波的适用行业等!

        高周波的原理,也就是什么是高周波,它是怎样工作的,有些什么用途等。以及高周波机的机器特点,优点,用途范围的介绍,最后介绍了高周波塑胶熔接机的机型部分分类,还有很多没有列出,后续再行补充。

高周波机,高频热合机,超声波焊接机,热板焊接机及自动化设备生产商!启奥机电

目录:

一、高周波原理概述

二、高周波机器特点
    ▪ 机器优点
    ▪ 主要用途
    ▪ 主要适用范围

三、高周波塑胶熔接分类
    ▪ 脚踏式高周波机
    ▪ 推盘式高周波熔接机
    ▪ 转盘式高周波熔接机
    ▪ 高周波同步熔断机
    ▪ 高周波帆布熔接机

    ▪ 自动化高周波,高周波机,高周波塑胶熔接机
一、原理概述
       高周波的工作原理是,首先由高频电子管自激振荡器产生高频电磁场,通过高频桶放大,再通过连接高频桶内的电子管的铜带输送到电极板转到熔接模具上,当产品置于上下模之间时,强大的电磁场促使有机分子流动,再经过上下模压合,使之相互渗透达到焊接(熔接)的目的。高周波熔接机使用国际标准工业频率有13.56MHZ、27.12MHZ以及40.62MHZ常见。一般15KW以上的高周波机采用13.56MHZ的频率,5-12KW的机器采用27.12MHZ,而5KW以下的机器,多采用40.62的频率。高周波塑胶熔接机或说高周波机的主要工作流程是把被加工对象压在高频电磁场的上、下电机之间,然后开启高周波,形成高频电磁场,最后上面模具压下,在上下模合拢的压力下达到焊接(熔接)或压花的目的。
二、高周波机器特点

(1)、机器优点:高周波塑胶熔接机通常使用在塑料同塑料的熔接、塑胶同纸卡,或纸卡同纸卡的焊接;被熔接的纸卡通常在印刷时表面被涂上一层PVC或APET、PETG的胶水,在高频的作用下分子流动渗透熔为一体的焊接。高周波塑胶熔接机是塑料热合的首选设备,其熔接的温度是表里均匀的,表面平整光洁,外观美观,很好的解决了单纯热压易变形起泡等问题。 启奥高周波采用了启奥公司自主研发的避免电磁波辐射干扰屏蔽系统,大大降低了高周波电磁波对人体直面辐射强度。 高周波可以根据所需要热合焊接的塑料、塑胶产品特性,选择加装加热装置,可以单上模加热也可以上下模均加热,可以根据材料的性质随意调节相应的温度,主要针对模具表面加热。启奥公司最新研发的过流保护系统,主要作用是可以保护高频电子管因电流过大引起不必要的电子管烧坏。高周波采用美国最新技术防打火装置系统,主要利用NL5557高灵敏火花装置,能瞬间保护高频模具因电流过大而导致高频模具烧坏。
(2)、主要适用范围
高周波主要适用于纯PVC、TPU、EVA或者任何PVC含量〉10%以上的塑料及片材,纸卡涂布,软硬塑胶、塑料、人造革、服装面料均可热合焊接封口包装。
(3)、主要用途:
高周波机,高周波塑胶熔接机适用行业如:
玩具文具行业类:礼品袋、篮球压花、相薄、相册、名片内页、的高周波熔接、鼠标垫、镜盒焊接压花等;
皮革皮具箱包行业类:真皮、皮具、皮革的焊接、压花、热合、熔断、毛巾箱包压花等;
门垫脚垫地毯行业类:PVC门垫压花、门垫焊接、塑胶门垫压花、地毯压花、地垫焊接、脚垫压花、坐垫压花、S型脚垫焊接、电动车脚垫压花、脚垫焊接、机车坐垫、坐垫焊接等;
汽车内饰用品行业类:汽车方向盘套、反晶格热合、反光贴热合、反光膜热合、汽车靠垫、坐垫、脚垫焊接、靠背、脚垫压花等;
焊接热合其他行业类:救生衣、漂流艇、漂流船、浮排、窗帘、浴帘、充气水池、游泳池、保健床垫、玉石床垫、充气床垫、吹气沙发、线束、水囊等高周波熔接成型!
加工热合焊接封口如:吸塑泡壳封口、PVC塑料泡壳封口、PVC泡壳焊接、PVC塑料泡壳焊接、电池包装封口、五金工具封口、PETG吸塑泡壳封口、吸塑纸板封口、U盘包装封口、内存条包装封口、PVC泡罩熔接、高周波塑胶熔接、高周波塑料焊接、高周波塑胶封口、双面泡壳封口、PVC双面泡罩封口、双面纸板泡壳封口、纸板泡罩封口、塑胶塑料热合焊接等。
三、高周波塑胶熔接机设备分类

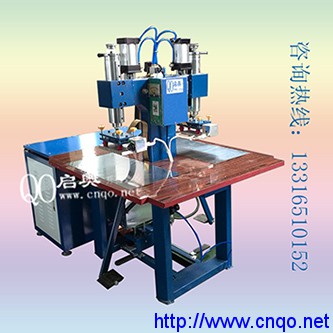

1、双头脚踏式高周波机

高周波机,高频热合机,超声波焊接机,热板焊接机及自动化设备生产商!启奥机电
产品性能和特点:
(1)、双头高周波机的熔接时间预设可调,双头交替工作机械互锁;双头脚踏式高周波熔接机适用于难对位产品熔接,也可根据压力需要选择脚踏式或气动式装置。高周波熔接机头设计利用肘节推动杠杆原理,能使PVC熔接时压力均匀,为配合高周波熔接深浅的需要,高频机机头压力轻重可任意调节。
(2)、 双头高周波机也称PVC塑料高频热合机,启奥高周波双头机均采用高Q值电子振荡管,国际工业标准的高周波频率波段,高周波频率输出稳定。设有自动过流保护系统,当高周波电流负荷超过限制值时,高频机会自动切断高周波,保护高周波机振荡管损坏,避免由不当操作所引起的高周波频率漂移,使高周波模具和物料损坏减至最低。
(3)、双头高周波熔接机设有高周波频率稳定器及高频磁场屏蔽系统装置,将高周波干扰降到最低。高频热合机采用了低损耗的欧制同轴振荡器,并配有加热装置,无极加热调温装置 , 让高周波PVC塑料热合机工作效率更高。
(4) 机械结构特殊:各机型经过特殊的设计和装配,其强度足以应付任何情况,机座绝不摇晃而且特殊部分使用起来十分轻便和精确。
(5) 容易调整的同调器及特殊回路:简易同调器,可依模具大小和物料厚度调节电流,尤其特殊的高周回路,调节到高稳定的出力,输出率特强, 恰当必要之熔接时间,以提高产品质量及产量。
双头高周波机,气动双头高周波熔接机的规格参数:

机            型:    QO-5KWSQ          QO-8KWSQ
高周波功率:    5000W             8000W
电源    电压:           380V/50/60HZ
频            率:           27.12MHZ
输入    功率:    8KVA               15KVA
整    流    器:    矽二极体           矽二极体
振    荡    管:    7T85RB             7T69RB
最大    出力:    350kg              350kg
电极    间隔:    160mm              160mm
活动    尺寸:    60mm               60mm
上电极尺寸:    120*290mm          120*290mm
下电极尺寸:    350*700mm          350*700mm
熔接    时间:    0---10秒           0---10秒
产            能:  ㄑ3500次/8H          ㄑ3500次/8H
加压    方式:   气压驱动            气压驱动
高周波机,高频热合机,超声波焊接机,热板焊接机及自动化设备生产商!启奥机电

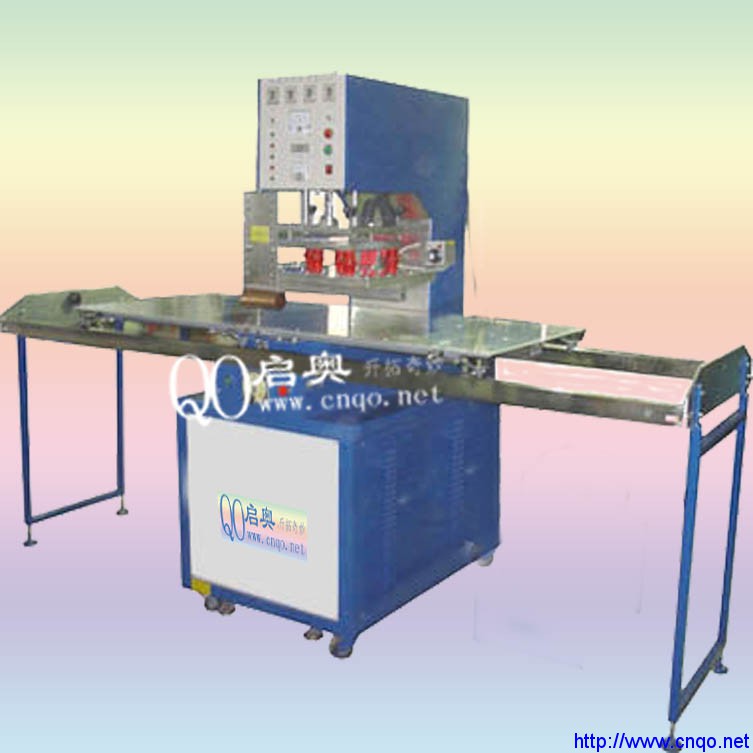

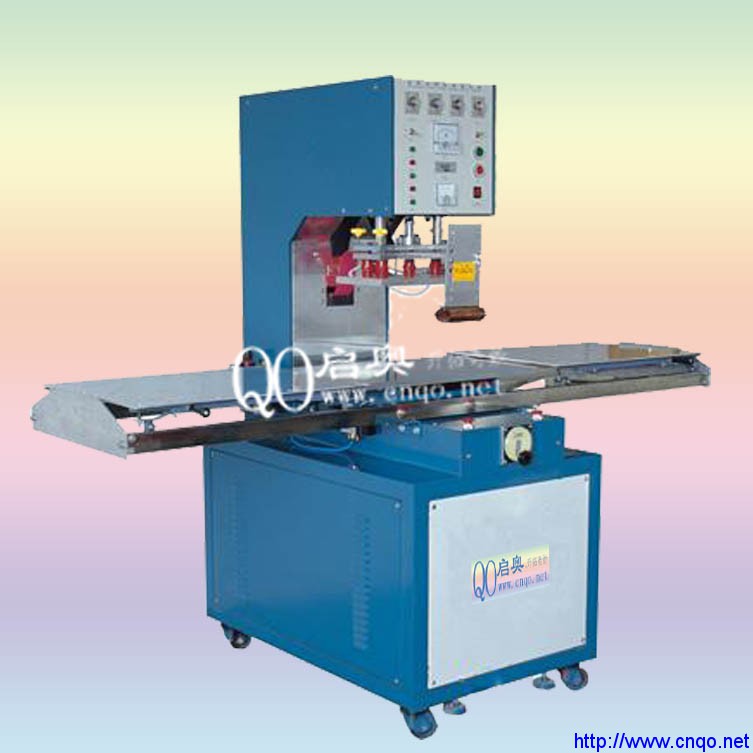

推盘式高周波熔接机结构特点:
(1)、推盘式高周波机采用单头推盘滑台式操作,工作台面板分为左右两边推盘板,操作方式是由操作者推动左右滑台,两边推盘板交替推到机头下焊接使用。
(2)、高周波熔接过程全部由时间控制,设备设有四个时间制,分别控制上升时间,下降时间、熔接时间,冷确时间。
高周波机,高频热合机,超声波焊接机,热板焊接机及自动化设备生产商!启奥机电
(3)、推盘式高周波熔接机输出高周波电流强,性能稳定可靠,机头气压力可以根据所需要热合焊接的塑胶、塑料材料封口包装要求随意调节。
(4)、推盘式高周波焊接机的机头主要采用是平板式安装模具方式,模具只需要安装固定在平板上即可,简单方便,平板式机头的主要优点主要是针对高周波模具面积较大的塑胶、塑料产品热合焊接或者吸塑泡壳封口。

推盘式高周波熔接机的规格参数:

高周波机,高频热合机,超声波焊接机,热板焊接机及自动化设备生产商!启奥机电
机 型:        QO-5KWST QO-8KWST
高周波功率: 5000W          8000W
电源 电压: 380V   50/60HZ
频 率:          27.12MHZ
输入 功率: 8KVA           15KVA
整 流 器:       矽二极体
振 荡 管: 7T85RB         7T69RB
最大 压力: 300KG           500KG
电极 间隔:            200mm
活动 尺寸:              100mm
上电极尺寸: 200*350mm      400*600mm
下电极尺寸: 400*600mm      500*700mm
熔接 时间: 0---10sdjustable

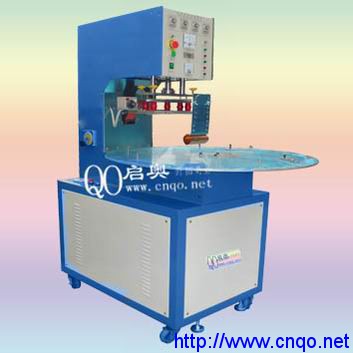

3、转盘式高周波机

高周波机,高频热合机,超声波焊接机,热板焊接机及自动化设备生产商!启奥机电

转盘式高周波机的特点:

(1)、本机设计为前后转盘式结构,可以只需一个一操作,当一个工位人工取下产品并放置原料时,另一个工位刚好焊接完成,如此旋转进出一个循环操作,使人工与机器做到合理运用。要省人力。
(2)、本机设有自动过流保护系统,当高周波电流负荷超过限制值时,高周波机会自动切断高周波,保护高周波电子振荡管免于损坏,避免由不当操作所引起的高周波频率漂移,使高周波模具和物料损坏减至最低。
高周波机,高频热合机,超声波焊接机,热板焊接机及自动化设备生产商!启奥机电
(3)、启奥手动转盘式高周波机采用高Q值电子振荡管,国际工业标准27.12MHz的高周波频率波段,出力大更稳定,输出率特强,能大大降低高周波的熔接时间,提高产品质量及产量。
(4)、本机装配振荡电流调整设备,调整输出功率大小的同调器,调节简单方便,可以根据产品大小以及材料厚薄设定所需高频电流,可以控制高周波熔接的程度,能保证产品熔接质量的均一性,美观性。

 转盘式高周波机规格参数:

高周波机,高频热合机,超声波焊接机,热板焊接机及自动化设备生产商!启奥机电

机           型:   QO-5KWSZ               QO-8KWSZ
高周波功率:    5000W                   8000W
电源   电压:              380V   50/60HZ
频           率:                  27.12MHZ
输入   功率:     8KVA                  15KVA
整    流   器:               矽二极体
振    荡   管:    7T85RB                 7T69RB
最大   压力:     300KG                  500KG
电极   间隔:               200mm
活动   尺寸:               100mm
上电极尺寸: 200*350mm               300*450mm
下电极尺寸: 300*500mm               400*600mm
熔接   时间:         0---10sdjustable
高周波机,高频热合机,超声波焊接机,热板焊接机及自动化设备生产商!启奥机电

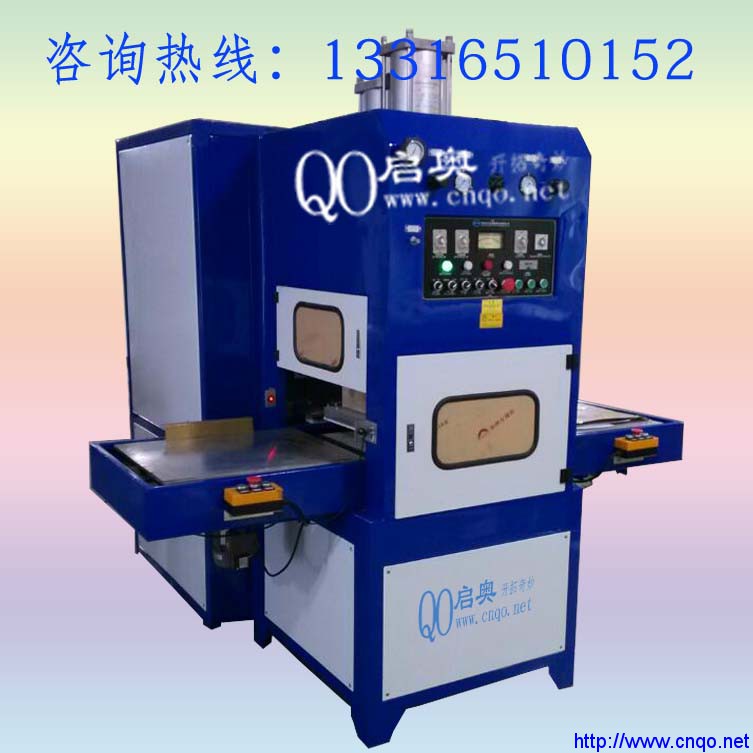

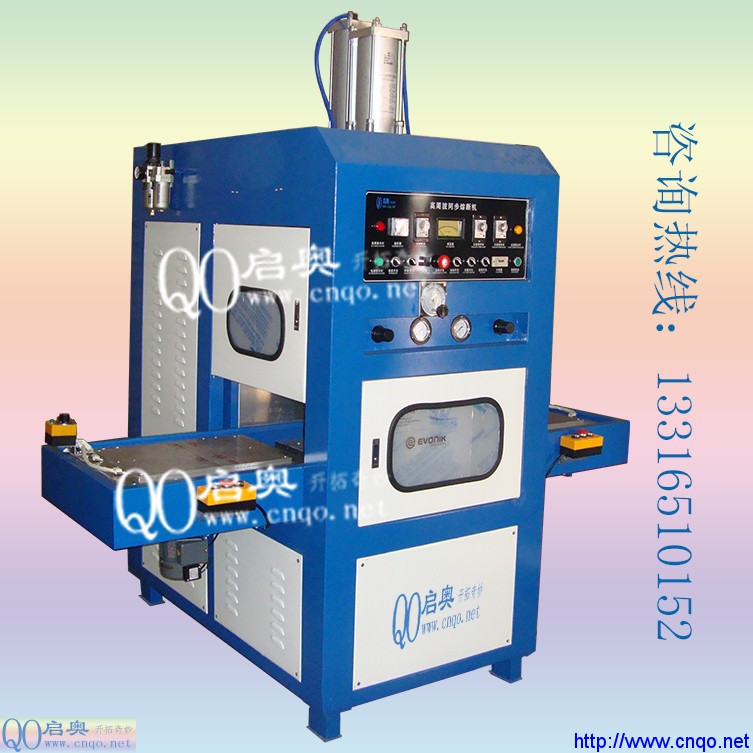

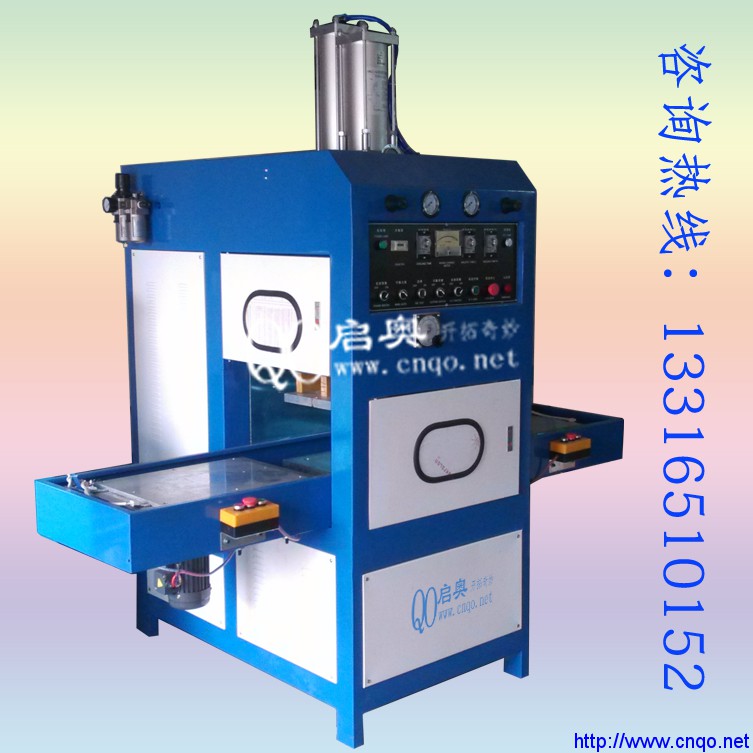

高周波熔断机,同步熔断机的特点:
(1)、本机与高周波熔接机最大区别在于,压力大,所以机架受力强度大,整机重量比普通熔接机重几倍,所以机架牢固,大的冲切力也是熔断机的一主要特点。
(2)、本机可以分两段出力,由于本机采用了空油压方式,熔熔接时由空压缸出力,当熔接好后,油缸再出力切断,两段出力也是高周波熔断机,同步熔断机的主要特点之一。
(3)、本机采用低损耗的欧洲制式同轴高频谐振器,高周波输出电力强大,能以最迅速时间使制品熔接,大大提高生产量。
高周波机,高频热合机,超声波焊接机,热板焊接机及自动化设备生产商!启奥机电
(4)、高周波熔断机,同步熔断机一般均需配专用的高周波熔断模具,启奥高周波熔断模具同其他公司一般的熔断模有根本的区别,即熔断机模具较普通的熔断模更为耐用,底模不需要更换,永不磨损。熔断机刀模可持续使用约数10万次。

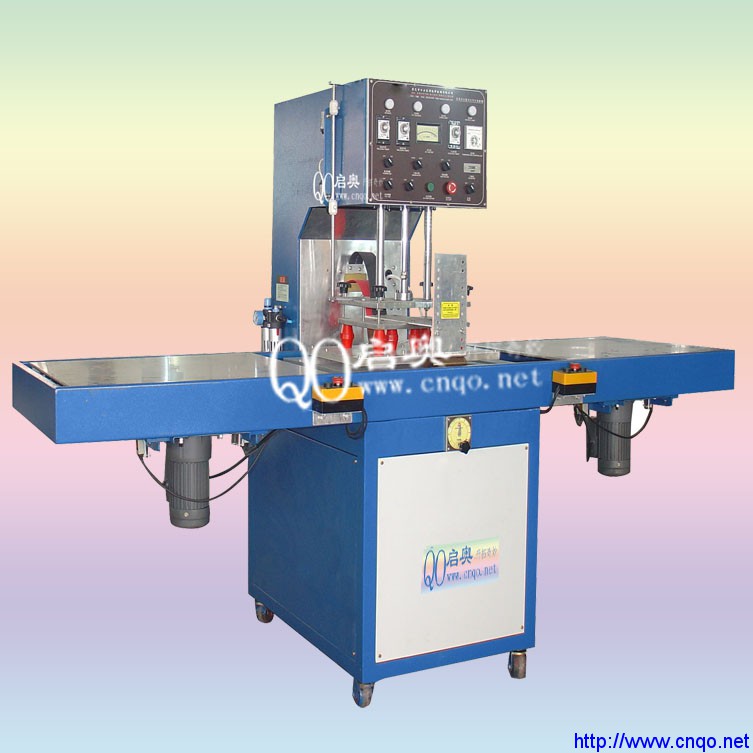

(5)、自动滑台式高周波同步熔断机采用台湾马达驱动,工位定位精准。熔断机配有NL-5557高周波火花保护系统,灵敏度极高,防止烧损高周波模具。并设有 高周波频率稳定器及高周波屏蔽装置,将高频干扰降到最低,避免电波干扰。同时可以避免由不当操作所引起的频率漂移,使电极和物料损坏减至最低同时警告灯亦 发亮示警。
高周波机,高频热合机,超声波焊接机,热板焊接机及自动化设备生产商!启奥机电
(6)、自动滑台式高周波熔断机,同步熔断机振荡频率符合国际工业波段标准,由高Q值真空电子管自激振荡器产生高频电磁场,使加工塑胶在上下电极间的高频电场内,使其分子产生剧烈运动摩擦,在模具的压力下得到其熔接效果。高周波熔断机,同步熔断机采用H型龙门结构,左右双向自动滑台,往返连续推送模具,运行高效。

自动滑台式高周波熔断机,同步熔断机的规格参数:

机            型:  QO-5KWDZ   QO-8KWDZ   QO-10KWDZ   QO-12KWDZ   QO-15KWDZ

高周波功率:    5000W     8000W        10000W      12000W       15000W
电源    电压:                       380V   50/60HZ
频            率:                         27.12MHZ
输入    功率:    8KVA       15KVA       18KVA       20KVA       25KVA
整    流    器:                           矽二极体
振    荡    管:    7T85RB     7T69RB     E3069RB     E3130RB      8T85RB
最大    压力:       5T       10T         15T         20T         30T
电极    间隔:                          200mm
活动    尺寸:                         100mm
上电极尺寸:  300*400mm  300*500mm    350*500mm   400*500mm    400*600mm
下电极尺寸:  300*450mm  300*500mm    350*500mm   400*500mm    400*600mm
熔接    时间:                        0---10sdjustable
高周波机,高频热合机,超声波焊接机,热板焊接机及自动化设备生产商!启奥机电

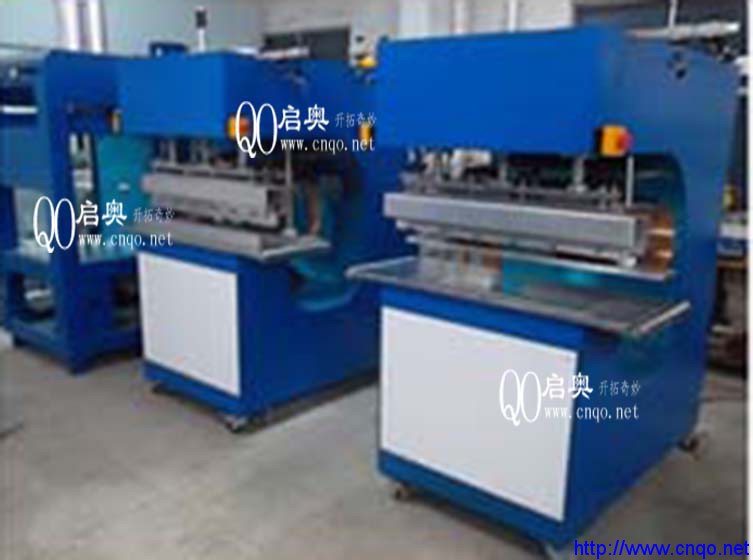

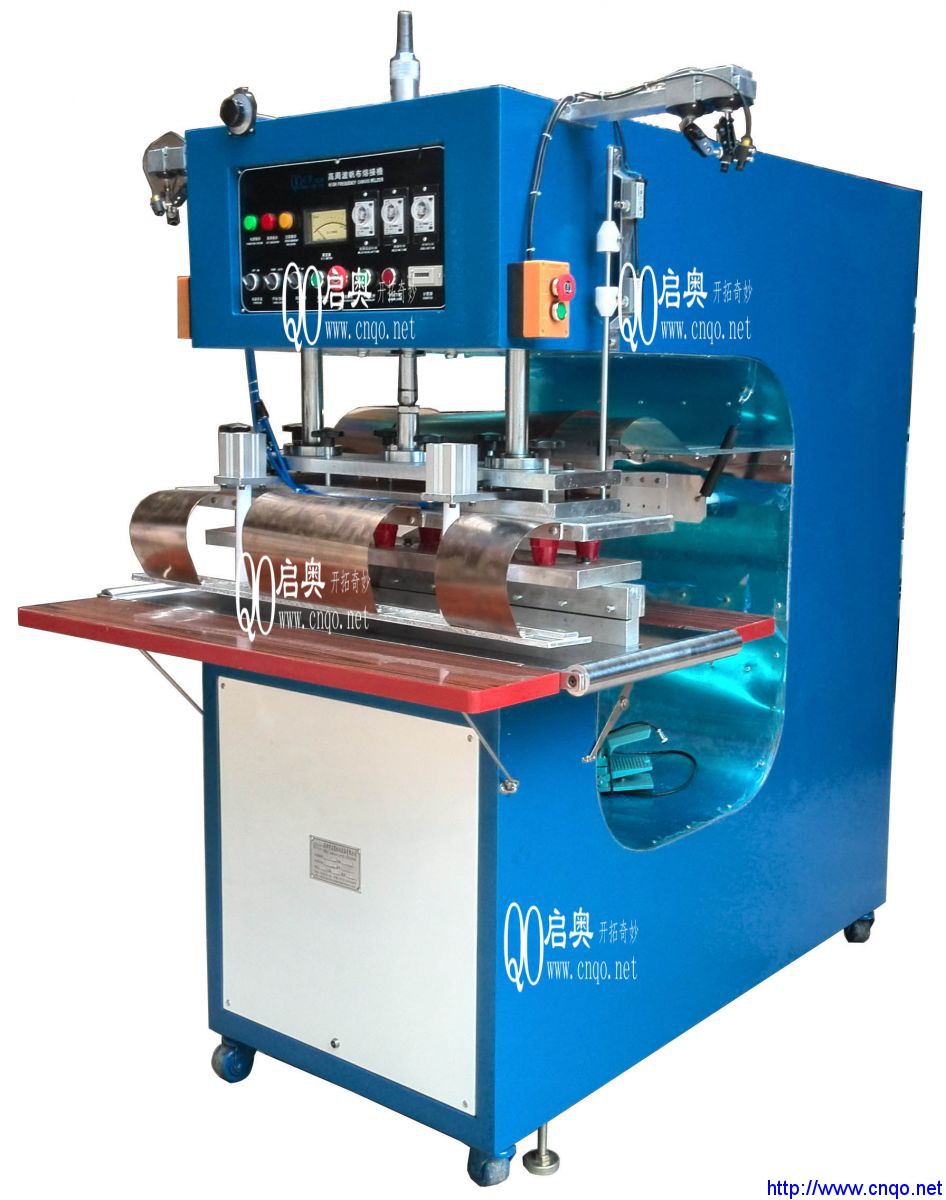

高周波帆布熔接机特点:

(1)、高周波帆布熔接机可根据用户需要,选择不同高周波功率大小的机器,达到每次焊接材料的不同长度及宽度,可以通过改变高周波模具的尺寸长短宽度,实现膜 结构或帆布的熔接需要。机器的内侧设有相应跨度的放料槽,放料槽的跨度和深度可根据焊接的产品大小选择定做。以满足不同大小面积的帆布熔接及接驳。膜结构 帆布熔接机配有镭射扫描定位系统为可选配置,方便每次焊接时精准定位。
(2)、高周波膜结构帆布熔接机的高频振荡系统为欧式方形同轴结构,高周波输出的力量稳定强大。高周波熔接机内设有高周波NL5557火花保护系统,可防止损坏高频熔接模具。高周波膜结构熔接机的焊接时间,可根据材质厚薄不同自由设定,高周波的功率输出大小精密可调。

高周波机,高频热合机,超声波焊接机,热板焊接机及自动化设备生产商!启奥机电

(3)、高周波帆布熔接机每次熔接牢固稳定,材料厚薄均可满足。机器料糟深宽,方便大面积连续接驳。机器每次接熔长度可以自由定制。机器为G型结构,机身至焊头跨度长达750mm可连续压线接熔,也可以选择同时双线熔接。

 高周波帆布熔接机规格参数:
机        型: QO-8KWFB
高周功率: 8000W
电源电压: 380V   50/60HZ
高周频率: 27.12MHZ
输入功率: 15KVA
整流  器: 矽二极体
振 荡 管: 7T69RB
最大压力: 500kg
电极间隔: 150 mm
活动行程: 150 mm
电极尺寸: 50*50*800mm
台板尺寸: 450*1050mm
熔接时间: 0---10s

6、自动化高周波,高周波机,高周波塑胶熔接机

高周波机,高频热合机,超声波焊接机,热板焊接机及自动化设备生产商!启奥机电

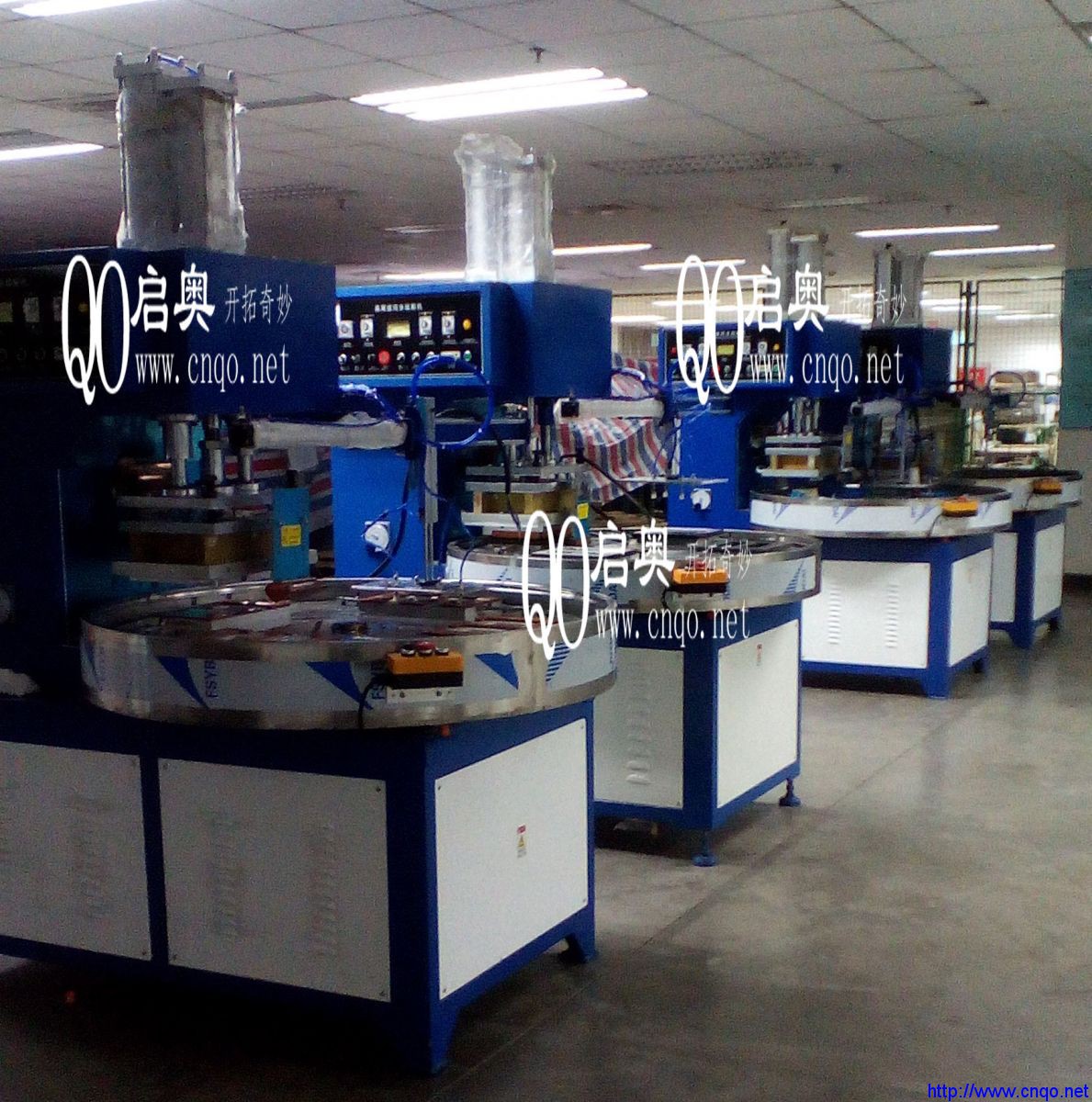

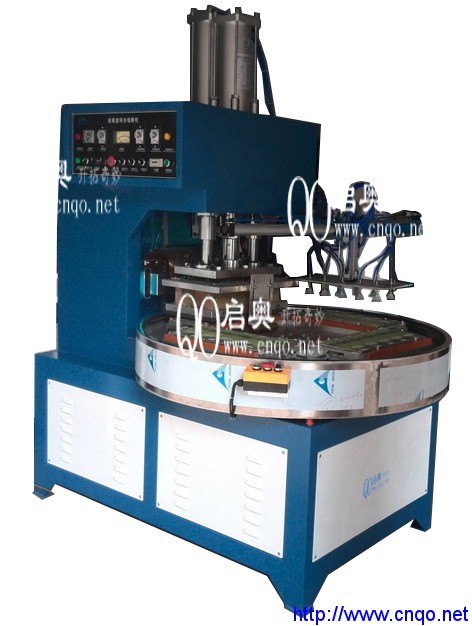

全自动转盘式高周波熔断机主 要用于需要高周波熔接同时又必须同步裁断的产品加工,本机配有全自动转盘,可以自动旋转连续焊接,并配有取产品机械手,可以做到人工放置原料后的全自动生 产。高周波机的工作原理是利用高频电磁场促进分子流动渗透,最后熔合在一起,先熔接再通过机器配有的压力装置同时切断。因为是同时完成,所以称为高周波同 步熔断机。也称为高周波熔断机、熔断机、高周波同步裁断机、高周波裁断机。启奥公司生产的全自动转盘式高周波熔断机主要针对批量生产,需要省人工并高速生产的特殊需求开发,能有效提高产量节省资源。
全自动转盘式高周波熔断机的特点:
高周波机,高频热合机,超声波焊接机,热板焊接机及自动化设备生产商!启奥机电
    ★高周波熔断机通常分为;自动转盘式高周波熔断机(可选配机械手自动取料)、自动滑台式高周波熔断机手动推盘式熔断机双头式高周波熔断机、定盘式高周波同步熔断机等几种。本公司均有专业生产。本机采用低损耗的欧洲制式同轴高频谐振器,高周波输出电力强大,能以最迅速时间使制品熔接,大大提高生产量。
    ★高周波熔断机需塔配专用的高周波熔断模具,才能达到熔接裁断的效果,凯隆公司的高周波熔断模具同其他公司一般的熔断模有根本的区别,即熔断机模具较普通的熔断模更为耐用,底模不需要更换,永不磨损。熔断机刀模可持续使用约10万次左右。
高周波机,高频热合机,超声波焊接机,热板焊接机及自动化设备生产商!启奥机电
    ★自动转盘式高周波熔断机采 用精密分割器装置,采用台湾马达驱动。自动旋转,3-6工位可选择,工作效率更高。本机四工位轮流作业,工位定位精准。机械手自动取料,同步熔断功能。熔 断机裁切压力1--30吨可调,QO-5557高周波火花保护系统,灵敏度极高,防止烧损高周波模具。并设有高周波频率稳定器及高周波屏蔽装置,将高频干 扰降到最低,避免电波干扰。同时可以避免由不当操作所引起的频率漂移 , 使电极和物料损坏减至最低同时警告灯亦发亮示警。
 全自动转盘式高周波熔断机的技术规格:
机      型:  QO-8KWDZZ    QO-10KWDZZ   QO-12KWDZZ    QO-15KWDZZ
高周波功率:  8000W        10000W       12000W        15000W
电源  电压:  380V   50/60HZ
频      率:  27.12MHZ                  13.56mhz
输入  功率:  15KVA        18KVA        20KVA          25KVA
整  流  器:  SILICON DIODE 矽二极体
振  荡  管:  7T69RB       E3069RB      E3130RB        8T85RB
最大  压力:  10T          15T          20T            25T
电极  间隔:  200mm
活动  尺寸:  150mm
上电极尺寸:  300*400mm    300*400mm    350*450mm      400*500mm
下电极尺寸:  350*450mm    350*450mm    400*500mm      400*500mm
熔接  时间:  0---10sdjustable

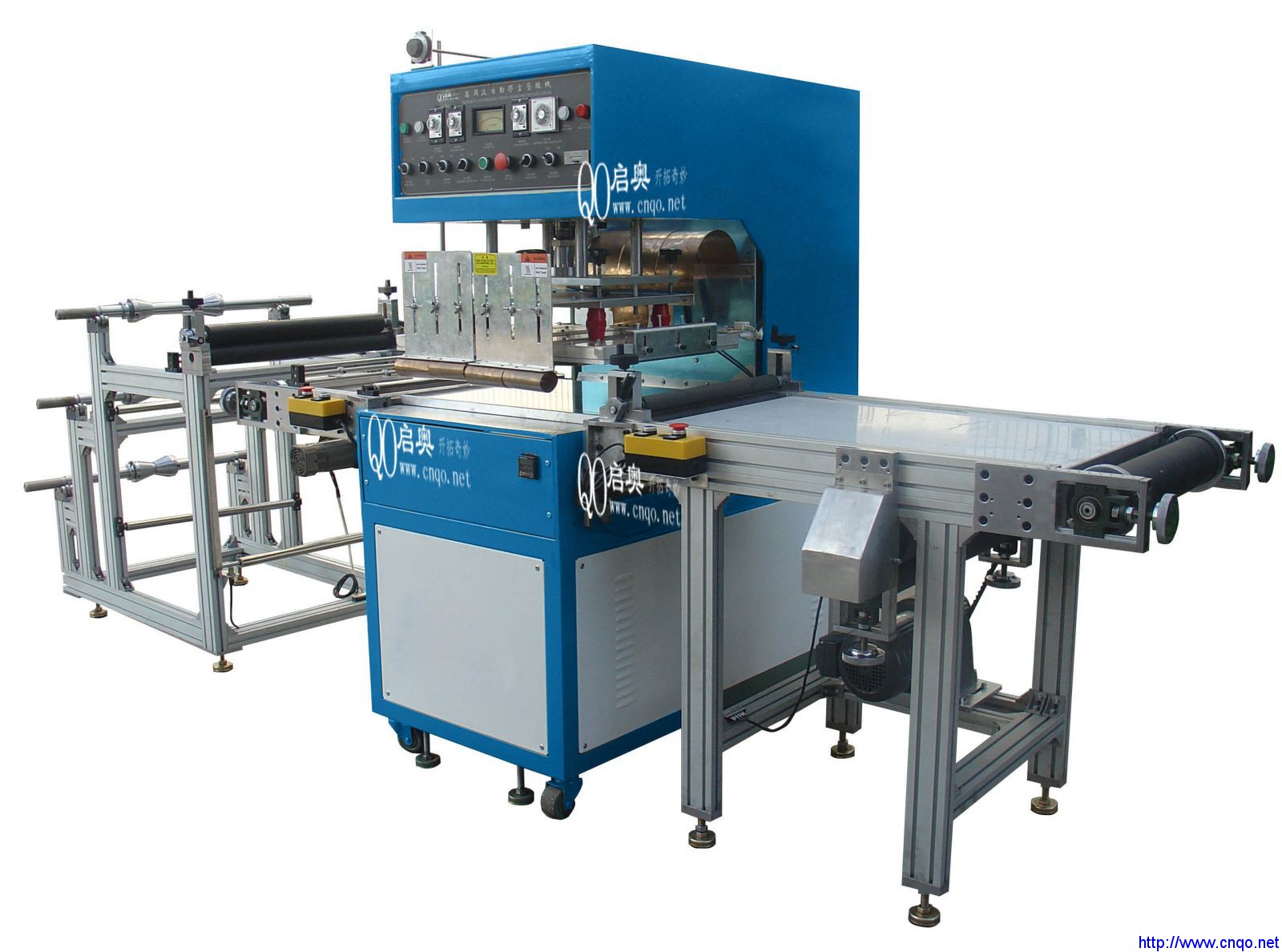

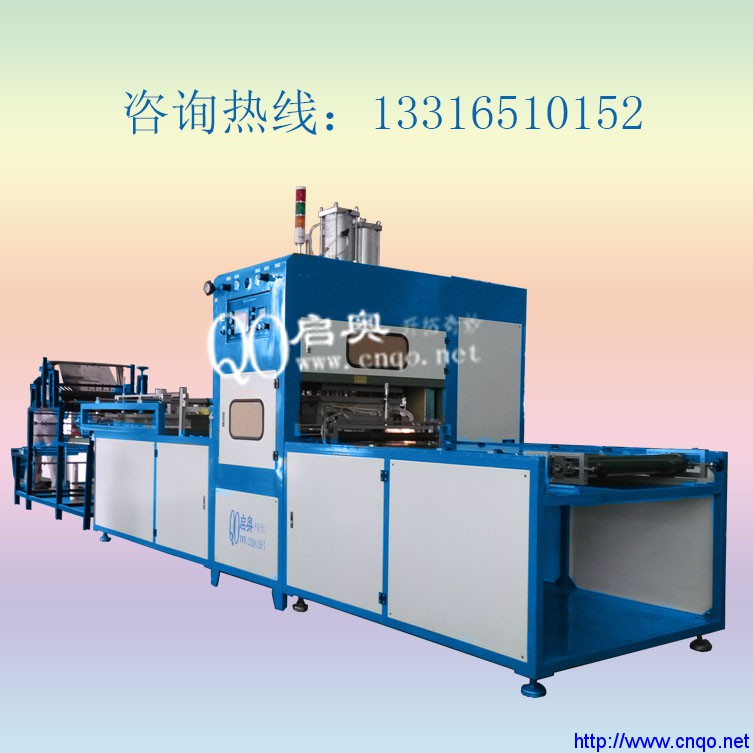

自动高周波机,自动拉料式高周波机,自动连续式高周波熔断机
高周波机,高频热合机,超声波焊接机,热板焊接机及自动化设备生产商!启奥机电


高周波机,高频热合机,超声波焊接机,热板焊接机及自动化设备生产商!启奥机电



欢迎选购启奥高周波机,高周波塑胶熔接机,也可根据客户要求定制各种规格设备!因改良需要,规格变动不另通知!
